LK-HHPD हाय स्पीड InGaAs फोटोडिटेक्टर
- रुंद बँडविड्थ, हाय स्पीड
- उच्च जबाबदारी
- अंतर्भूत बायस-टी
- उच्च संपृक्तता इनपुट
- हर्मेटिकली सीलबंद, एसएमए कनेक्टर
- कमी गडद प्रवाह，उच्च सिग्नल-टू-आवाज गुणोत्तर.
- लहान फॉर्म फॅक्टर.
उत्पादन वर्णन
LK-HHPD हे डिजिटल आणि अॅनालॉग अनुप्रयोगांसाठी योग्य असलेले हाय-स्पीड डिटेक्टर मॉड्यूल आहे, ज्यामध्ये InGaAs PIN फोटोडायोड आहे जे १२५० ते १६५० nm पर्यंतच्या तरंगलांबी कव्हर करते. ते १२ GHz किंवा १८ GHz बँडविड्थ देते आणि +५V पॉवरवर चालते. हे मॉड्यूल मानक सिंगल-मोड ९/१२५μm फायबरशी सुसंगत आहे आणि ५० ओम इम्पेडन्स मॅचसह RF आउटपुटसाठी SMA कनेक्टर आहे.
उच्च-डेटा-रेट अनुप्रयोगांसाठी योग्य असलेले LK-HHPD, पर्यावरणीय घटकांपासून संरक्षण करण्यासाठी हर्मेटिकली सील केलेले आहे, विश्वासार्हता आणि दीर्घायुष्य सुनिश्चित करते. त्याची रचना हलकी आहे, ज्याचे वजन 23 ग्रॅमपेक्षा कमी आहे, जे पोर्टेबल किंवा जागेच्या मर्यादा असलेल्या अनुप्रयोगांसाठी फायदेशीर आहे. हे मॉड्यूल धोकादायक पदार्थांचे निर्बंध (RoHS) निर्देश 2.0 चे पालन करून प्रमाणित केले आहे, जे पर्यावरणीय आणि सुरक्षा मानकांचे पालन दर्शवते.
तांत्रिक तपशील
| ठराविक आणि परिपूर्ण कमाल रेटिंग | ||||
|---|---|---|---|---|
| घटक | सायम. | प्रकार | रेटिंग | युनिट |
| स्टोरेज तापमान श्रेणी | Tएसटीजी | -२० ～ +६० | -२० ～ +६० | ℃ |
| ऑपरेटिंग केस तापमान श्रेणी | TC | 25 | -40 ～ +85 | ℃ |
| बायस व्होल्टेज | VR | 5 | +४.७५ ～ +५.२५ | V |
| ऑप्टिकल इनपुट पॉवर | पिन | 0 | + 13 | डीबीएम |
| बर्न-आउट ऑप्टिकल पॉवर | PB | - | + 16 | डीबीएम |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३से) | १ (३.३३से) | ℃ |
| इलेक्ट्रिकल / ऑप्टिकल वैशिष्ट्ये ( टीC = २२ ± ३℃ ) | ||||||
|---|---|---|---|---|---|---|
| घटक | SYM | चाचणी अट | पॅरामीटर मूल्ये | युनिट | ||
| वेव्हलेन्थ रेंज | λ | - | 1000 - 1650 | nm | ||
| वारंवारता श्रेणी | - | - | एक्स - बँड | कु - बँड | - | |
| लहान सिग्नल बँडविड्थ | f-3dB | TC = 22 ± 3℃ | 0.3 - 12 | 0.8 - 18 | जीएचझेड | |
| जबाबदारी | Re | VR =+५ व्ही, पीin = १० मेगावॅट | λ = 1310 nm | 0.75 | 0.75 | ए / डब्ल्यू |
| λ = 1550 nm | 0.7 | 0.7 | ||||
| आउटपुट व्हीएसडब्ल्यूआर | व्हीएसडब्ल्यूआर | - | 2 XNUMX | 2.2 XNUMX | - | |
| मोठेपणा सपाटपणा | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| संपृक्तता ऑप्टिकल पॉवर | Ps | VR =+५ व्ही, λ = १५५० नॅनोमीटर एसी मोड्यूलेटेड |
13 | डीबीएम | ||
| संपृक्तता आरएफ आउटपुट पॉवर | Pबाहेर | - | -10 | डीबीएम | ||
| डार्क करंट | Id | VR = ५ व्ही | 10 XNUMX | nA | ||
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | ||
● ठराविक प्रतिसादात्मक वक्र

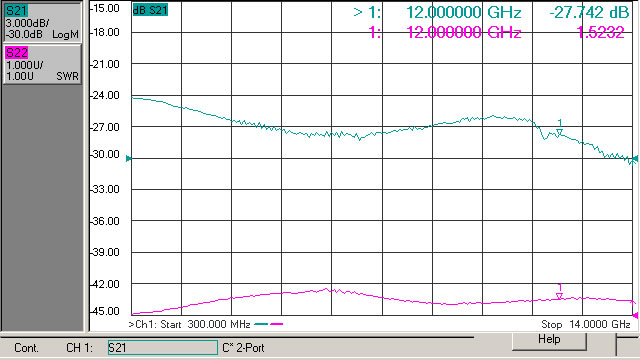

(आकृती १ X - बँड फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)

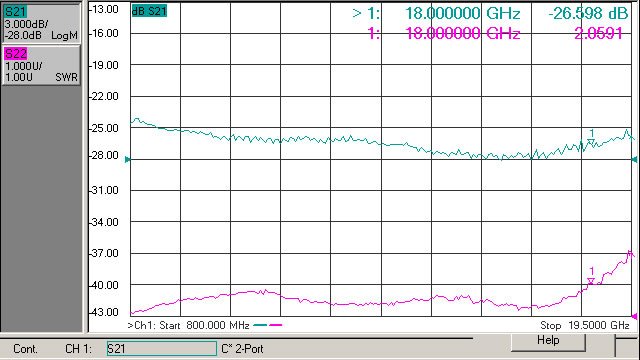

(आकृती २ Ku - बँड फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)

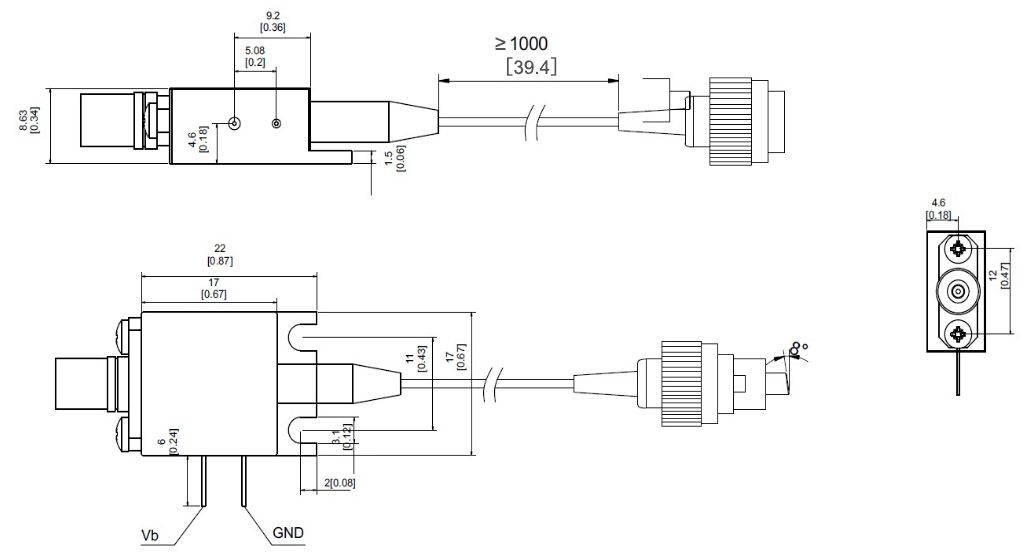

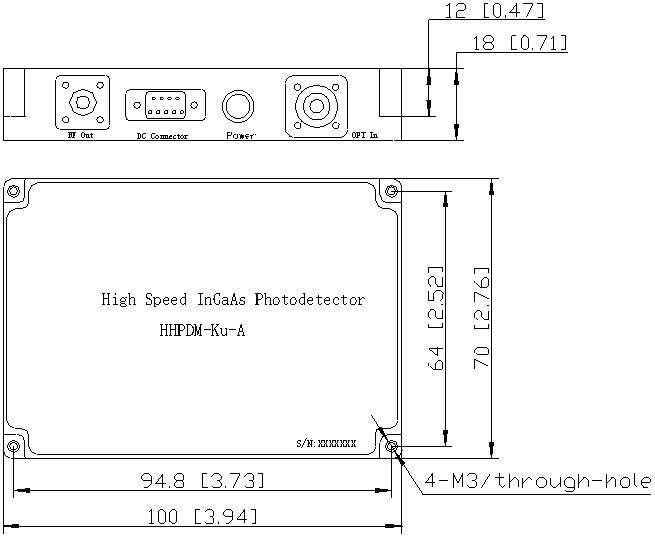

● परिमाण आणि पिन (युनिट: इंच)
आरएफ कनेक्टर: एसएमए कनेक्टर
●ऑर्डर माहिती
पत्रक १:
| कोड | अॅनालॉग बँडविड्थ |
| X | 0.3 - 12 GHz |
| Ku | 0.8 ～ 18 GHz |
पत्रक १:
| कोड | कनेक्टर प्रकार | शेरा |
| N | कनेक्टर नाही | सिंगल-मोड 9 / 125 μm फायबर पिगटेल |
| A | FC/APC |
● खबरदारी
फायबरचे नुकसान टाळण्यासाठी फायबर बेंडिंग त्रिज्या 20 मिमी पेक्षा कमी नाही.
ऑप्टो-सर्किटशी कनेक्ट करण्यापूर्वी फायबर कपलिंग फॅसट स्वच्छ असल्याची खात्री करा.
स्टोरेज, वाहतूक आणि वापरण्यासाठी योग्य ESD संरक्षण आवश्यक आहे.
आमचे सर्व मानक फोटोडिटेक्टर्स मॉड्यूलमध्ये सानुकूलित केले जाऊ शकतात！
अनुप्रयोग
ऑप्टिकल-फायबर कम्युनिकेशन
रडार माहिती प्रक्रिया
इलेक्ट्रॉनिक युद्ध
हाय-स्पीड सिग्नल चाचणी आणि मापन
सुरक्षा आणि पाळत ठेवणे
