LK-AMPD-S हाय स्पीड ॲम्प्लीफाइड मायक्रोवेव्ह InGaAs फोटोडिटेक्टर

  • उच्च गती, विस्तृत बँडविड्थ
  • अंतर्भूत बायस-टी
  • O/E हायब्रिड इंटिग्रेटेड
  • उच्च लाभ, कमी आवाज, ब्रॉडबँड
  • हर्मेटिकली सीलबंद, एसएमए कनेक्टर
  • कमी गडद प्रवाह，उच्च सिग्नल-टू-आवाज गुणोत्तर.
  • लहान फॉर्म फॅक्टर.
चौकशीची

+ 86 29 88244373

उत्पादन वर्णन

LK-AMPD-S हे InGaAs फोटोडायोड आणि कमी आवाजाच्या अॅम्प्लिफायरचे संकरित आहे, जे १००० ते १६५०nm पर्यंत विस्तृत ऑप्टिकल प्रतिसादासाठी डिझाइन केलेले आहे आणि १५ dB RF गेन देते. हे १२GHz आणि १८GHz च्या बँडविड्थसह हाय-स्पीड परफॉर्मन्स देते आणि +५V सप्लायद्वारे समर्थित आहे.
हे मॉड्यूल मानक सिंगल-मोड 9/125μm फायबरशी सुसंगत आहे आणि त्यात 50 ओम प्रतिबाधा जुळणारा SMA कनेक्टर आहे.

LK-AMPD-S हे पर्यावरण संरक्षणासाठी हर्मेटिकली सील केलेले आहे आणि त्याचे वजन २३ ग्रॅमपेक्षा कमी आहे. हे धोकादायक पदार्थांचे निर्बंध (RoHS) निर्देश २.० चे पालन करते, पर्यावरणीय शाश्वतता आणि कठोर सुरक्षा मानकांचे पालन सुनिश्चित करते.

तांत्रिक तपशील
ठराविक आणि परिपूर्ण कमाल रेटिंग
घटक सायम. प्रकार रेटिंग युनिट
स्टोरेज तापमान श्रेणी Tएसटीजी -२० ～ +६० -२० ～ +६० ℃
ऑपरेटिंग केस तापमान श्रेणी TC 25 -२० ～ +६० ℃
बायस व्होल्टेज VR +5 +५ ～ +९ V
ऑप्टिकल इनपुट पॉवर पिन 0 + 10 डीबीएम
बर्न-आउट ऑप्टिकल पॉवर PB - + 13 डीबीएम
लीड सोल्डरिंग तापमान Tp १ (३.३३से) १ (३.३३से) ℃
इलेक्ट्रिकल / ऑप्टिकल वैशिष्ट्ये ( टीC = 22 ± 3 ℃ )
घटक SYM चाचणी अट पॅरामीटर मूल्ये युनिट
वेव्हलेन्थ रेंज λ - 1000 - 1650 nm
वारंवारता श्रेणी - - एक्स - बँड कु - बँड -
लहान सिग्नल बँडविड्थ f-3dB TC = 22 ± 3℃ ०. ३ ~ १२ ०. ३ ~ १२ जीएचझेड
जबाबदारी Re VR =+5V, Pin = 10mW λ = 1310 nm 0.8 0.85 ए / डब्ल्यू
λ = 1550 nm 0.85 0.8
मोठेपणा सपाटपणा A TC =-45～+85 ℃ ≤ ± 2 dB
संपृक्तता ऑप्टिकल पॉवर Ps VR =+ ५ व्ही, λ = १५५० एनएम
एसी मोड्यूलेटेड		 10 डीबीएम
आरएफ सिग्नल गेन (सामान्य) G - 15 ± 1 dB
संपृक्तता आरएफ आउटपुट पॉवर Pबाहेर - +3 डीबीएम
आउटपुट व्हीएसडब्ल्यूआर व्हीएसडब्ल्यूआर - 2 XNUMX -
आउटपुट प्रतिबाधा RL - 50 Ω

● ठराविक प्रतिसाद वक्र

(आकृती १ X - बँड फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)

(आकृती २ Ku - बँड फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)

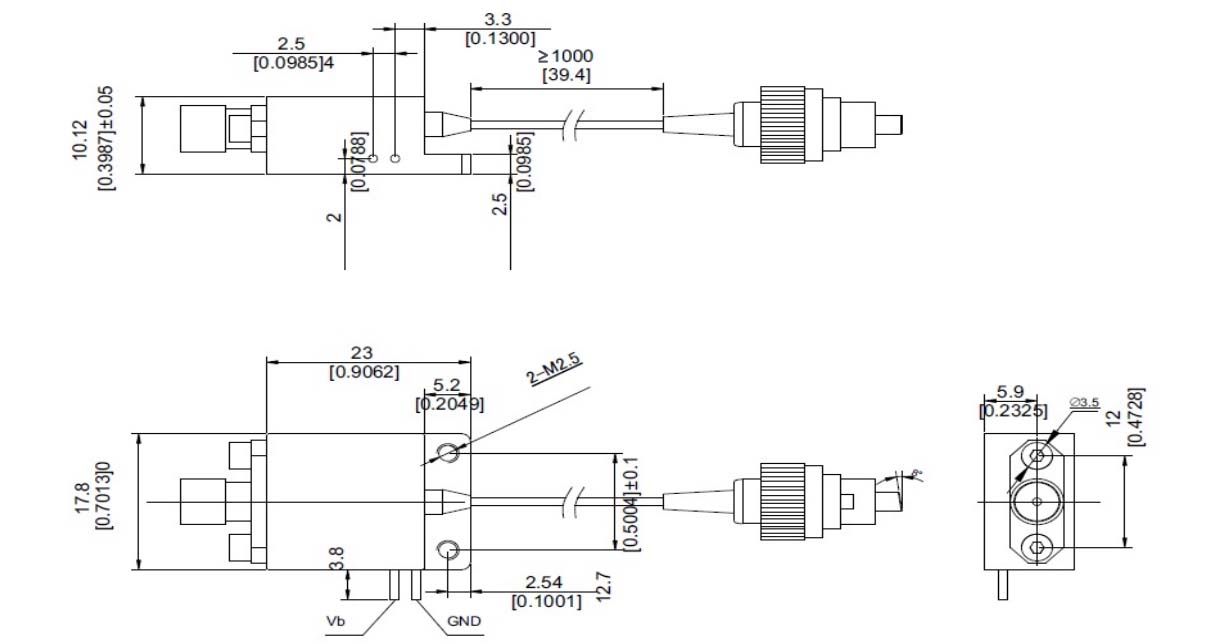

●परिमाण आणि पिन (एकक: मिमी[ इंच] )

आरएफ कनेक्टर: एसएमए

●ऑर्डर माहिती

पत्रक १:

कोड आरएफ सिग्नल वाढणे शेरा
S 15 डीबी ठराविक आणि मध्य वारंवारता

पत्रक १:

कोड अॅनालॉग बँडविड्थ
X ०. ३ ~ १२ GHz
Ku ०. ८ ~ १९.५ GHz

पत्रक १:

कोड कनेक्टर प्रकार शेरा
N कनेक्टर नाही सिंगल-मोड 9 / 125 μm फायबर पिगटेल
A FC/APC
P एफसी / पीसी

● खबरदारी

  • फायबरचे नुकसान टाळण्यासाठी फायबर बेंडिंग त्रिज्या 20 मिमी पेक्षा कमी नसावी.

  • ऑप्टो-सर्किटशी कनेक्ट करण्यापूर्वी फायबर कपलिंग फॅसट स्वच्छ असल्याची खात्री करा.

  • स्टोरेज, वाहतूक आणि वापरण्यासाठी योग्य ESD संरक्षण आवश्यक आहे.

आमचे सर्व मानक फोटोडिटेक्टर्स मॉड्यूलमध्ये सानुकूलित केले जाऊ शकतात！

अनुप्रयोग

  • रडार माहिती प्रक्रिया

  • इलेक्ट्रॉनिक युद्ध

  • अँटेना मोजमाप

  • फायबर ऑप्टिक कम्युनिकेशन्स

  • सुरक्षा आणि पाळत ठेवणे
