LK-FCAMPD प्रवर्धित RF InGaAs फोटोडिटेक्टर
- रुंद बँडविड्थ
- अंतर्भूत बायस-टी
- O/E हायब्रिड इंटिग्रेटेड
- उच्च लाभ, कमी आवाज, ब्रॉडबँड
- एसएमए कनेक्टर
- कमी गडद प्रवाह, उच्च सिग्नल-ते-आवाज गुणोत्तर
- लहान फॉर्म फॅक्टर.
उत्पादन वर्णन
LK-FCAMPD हे ऑप्टिकल आणि इलेक्ट्रॉनिक तंत्रज्ञानाचे मिश्रण आहे, जे ब्रॉडबँड InGaAs फोटोडायोडला कमी-आवाजाच्या अॅम्प्लिफायरसह एकत्रित करते. हे उपकरण १००० ते १६५०nm दरम्यानच्या तरंगलांबींना संवेदनशील आहे, त्याच्या InGaAs पिन फोटोडायोडमुळे, आणि कमी-आवाजाच्या अॅम्प्लिफायरमुळे २० ते ३०dB पर्यंतचा RF गेन मिळतो.
LK-FCAMPD कॉन्फिगर करण्यायोग्य बँडविड्थ पर्याय देते, ज्यामध्ये १ गिगाहर्ट्झ, २.५ गिगाहर्ट्झ आणि जास्तीत जास्त ५ गिगाहर्ट्झ पर्यंत कस्टमाइझ करण्यायोग्य बँडविड्थ समाविष्ट आहेत. हे उपकरण +५-व्होल्ट पॉवर सप्लायवर चालते आणि ऑप्टिकल इनपुटसाठी एक मानक FC (फेस-कॉन्टॅक्टेड) फायबर-ऑप्टिक कनेक्टर वैशिष्ट्यीकृत करते. RF आउटपुट SMA-सुसंगत कनेक्टरद्वारे सुलभ केले जाते, जे ५० ओमशी प्रतिबाधा-जुळते आहे.
LK-FCAMPD हे हलके आहे, त्याचे वजन २५ ग्रॅमपेक्षा कमी आहे, ज्यामुळे ते विविध पोर्टेबल आणि कॉम्पॅक्ट अनुप्रयोगांसाठी योग्य बनते. हे धोकादायक पदार्थांचे निर्बंध (RoHS) निर्देश २.० चे पालन करण्यासाठी प्रमाणित आहे, जे पर्यावरणीय आणि सुरक्षा मानकांप्रती त्याची वचनबद्धता दर्शवते.
तांत्रिक तपशील
| ठराविक आणि परिपूर्ण कमाल रेटिंग | ||||
|---|---|---|---|---|
| घटक | सायम. | प्रकार | रेटिंग | युनिट |
| स्टोरेज तापमान श्रेणी | Tएसटीजी | -२० ～ +६० | -२० ～ +६० | ℃ |
| ऑपरेटिंग केस तापमान श्रेणी | TC | 25 | -२० ～ +६० | ℃ |
| बायस व्होल्टेज | VR | +5 | +४.७५ ～ +५.२५ | V |
| ऑप्टिकल इनपुट पॉवर | पिन | 0 | +5 | डीबीएम |
| बर्न-आउट ऑप्टिकल पॉवर | PB | - | + 13 | डीबीएम |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३से) | १ (३.३३से) | ℃ |
| इलेक्ट्रिकल / ऑप्टिकल वैशिष्ट्ये ( टीC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| घटक | SYM | चाचणी अट | पॅरामीटर मूल्ये | युनिट | |||
| वेव्हलेन्थ रेंज | λ | - | 1000 - 1650 | nm | |||
| वारंवारता श्रेणी | - | - | एल - बँड | एस - बँड | CM | - | |
| लहान सिग्नल बँडविड्थ | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | जीएचझेड | |
| जबाबदारी | Re | VR =+5V, Pin = 1mW | λ = 1310 nm | 0.85 | 0.90 | 0.90 | ए / डब्ल्यू |
| λ = 1550 nm | 0.90 | 0.90 | 0.90 | ||||
| आरएफ सिग्नल वाढणे | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| मोठेपणा सपाटपणा | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| आउटपुट व्हीएसडब्ल्यूआर | व्हीएसडब्ल्यूआर | - | 2 XNUMX | 2 XNUMX | ≤ ± 2.2 | - | |
| संपृक्तता ऑप्टिकल पॉवर | Ps | VR = +५ व्ही, λ = १५५० एनएम एसी मोड्यूलेटेड |
+5 | डीबीएम | |||
| संपृक्तता आरएफ आउटपुट पॉवर | Pबाहेर | - | 15 | डीबीएम | |||
| डार्क करंट | ID | - | ≤10 | nA | |||
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | |||
● ठराविक प्रतिसाद वक्र

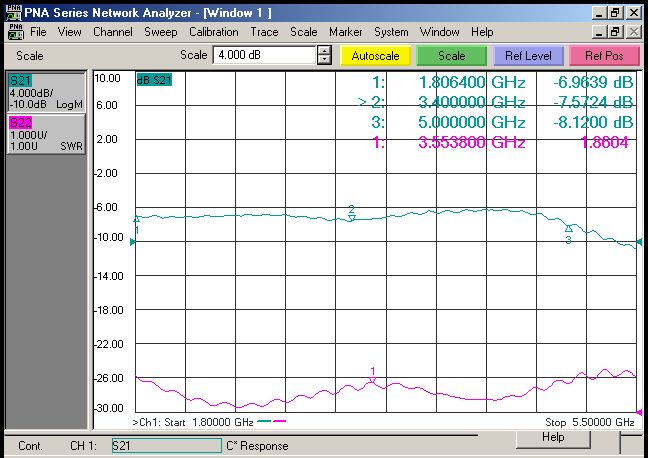

(आकृती १ एल-बँड FCAMPD InGaAs फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)
(आकृती २ एस-बँड FCAMPD InGaAs फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)
(आकृती ३ सी-बँड FCAMPD InGaAs फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स)

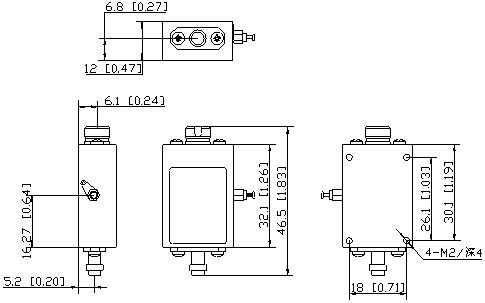

● परिमाण आणि पिन (एकक: मिमी[इंच])
ऑप्टिकल कनेक्टर: एफसी (फेस-कॉन्टॅक्टेड) फायबर-ऑप्टिक कनेक्टर
आरएफ कनेक्टर: एसएमए
● ऑर्डरिंग माहिती
पत्रक १:
| कोड | अॅनालॉग बँडविड्थ |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | कस्टमायझेशन (≦ 5GHz) |
● खबरदारी
ऑप्टो-सर्किटशी कनेक्ट करण्यापूर्वी फायबर कपलिंग फॅसट स्वच्छ असल्याची खात्री करा.
वापरात नसताना आरएफ इंटरफेस आणि ऑप्टिकल इंटरफेस धूळ कॅपने झाकलेले असावेत.
स्टोरेज, वाहतूक आणि वापरण्यासाठी योग्य ESD संरक्षण आवश्यक आहे.
आमचे सर्व मानक फोटोडिटेक्टर्स मॉड्यूलमध्ये सानुकूलित केले जाऊ शकतात！
अनुप्रयोग
रडार माहिती प्रक्रिया
इलेक्ट्रॉनिक युद्ध
अँटेना मोजमाप
फायबर ऑप्टिक कम्युनिकेशन्स
सुरक्षा आणि पाळत ठेवणे
