LK-FCPD InGaAs फोटोडिटेक्टर
- रुंद बँडविड्थ
- अंतर्भूत बायस-टी
- O/E हायब्रिड इंटिग्रेटेड
- कमी आवाज, ब्रॉडबँड
- एसएमए कनेक्टर
- कमी गडद प्रवाह，उच्च सिग्नल-टू-आवाज गुणोत्तर.
- लहान फॉर्म फॅक्टर.
उत्पादन वर्णन
फायबर-कपल्ड फोटोडिटेक्टर (FCPD) ही एक प्रगत ऑप्टोइलेक्ट्रॉनिक हायब्रिड प्रणाली आहे, ज्यामध्ये ब्रॉडबँड इंडियम गॅलियम आर्सेनाइड (InGaAs) फोटोडायोड समाविष्ट आहे. InGaAs पिन फोटोडायोड 1000 ते 1650 नॅनोमीटर पर्यंतच्या तरंगलांबींना प्रतिसाद देण्यासाठी डिझाइन केलेले आहे. LK-FCPD 1 गिगाहर्ट्झ, 2.5 गिगाहर्ट्झची बँडविड्थ प्रदान करण्यास सक्षम आहे आणि 8 गिगाहर्ट्झच्या कमाल बँडविड्थ क्षमतेसह सानुकूल करण्यायोग्य उपाय देते. हे उपकरण +5-व्होल्ट पुरवठा व्होल्टेजद्वारे समर्थित आहे आणि ऑप्टिकल इनपुटसाठी मानक FC (फेस-कॉन्टॅक्टेड) फायबर-ऑप्टिक कनेक्टरसह सुसज्ज आहे. रेडिओ फ्रिक्वेन्सी (RF) आउटपुट SMA-सुसंगत कनेक्टरद्वारे सुलभ केले जाते, जे 50 ohms शी प्रतिबाधा-जुळते आहे.
LK-FCPD हे हलके आहे, १५ ग्रॅमपेक्षा कमी आहे, जे कमीत कमी वस्तुमान आवश्यक असलेल्या अनुप्रयोगांसाठी फायदेशीर आहे. हे उपकरण धोकादायक पदार्थांचे निर्बंध (RoHS) निर्देश २.० चे पालन करते, जे कठोर पर्यावरणीय आणि सुरक्षा नियमांची पूर्तता करते याची खात्री करते.
तांत्रिक तपशील
| ठराविक आणि परिपूर्ण कमाल रेटिंग | ||||
|---|---|---|---|---|
| घटक | सायम. | प्रकार | रेटिंग | युनिट |
| स्टोरेज तापमान श्रेणी | Tएसटीजी | -२० ～ +६० | -२० ～ +६० | ℃ |
| ऑपरेटिंग केस तापमान श्रेणी | TC | 25 | -२० ～ +६० | ℃ |
| बायस व्होल्टेज | VR | +5 | +४.७५ ～ +५.२५ | V |
| ऑप्टिकल इनपुट पॉवर | पिन | 0 | +5 | डीबीएम |
| बर्न-आउट ऑप्टिकल पॉवर | PB | - | + 13 | डीबीएम |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३से) | १ (३.३३से) | ℃ |
| इलेक्ट्रिकल / ऑप्टिकल वैशिष्ट्ये ( टीC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| घटक | SYM | चाचणी अट | पॅरामीटर मूल्ये | युनिट | |||
| वेव्हलेन्थ रेंज | λ | - | 1000 - 1650 | nm | |||
| वारंवारता श्रेणी | - | - | एल बँड | एस बँड | CM | - | |
| लहान सिग्नल बँडविड्थ | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | जीएचझेड | |
| जबाबदारी | Re | VR =+5V, Pin = 1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ए / डब्ल्यू |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| मोठेपणा सपाटपणा | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| आउटपुट व्हीएसडब्ल्यूआर | व्हीएसडब्ल्यूआर | - | 2 XNUMX | 2.2 XNUMX | - | ||
| संपृक्तता ऑप्टिकल पॉवर | Ps | VR = +५ व्ही, λ = १५५० एनएम एसी मोड्यूलेटेड |
+5 | डीबीएम | |||
| संपृक्तता आरएफ आउटपुट पॉवर | Pबाहेर | - | -10 | डीबीएम | |||
| डार्क करंट | ID | - | ≤10 | nA | |||
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | |||
● ठराविक प्रतिसाद वक्र
आकृती १ एल-बँड एफसीपीडी इनजीएएएस फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स

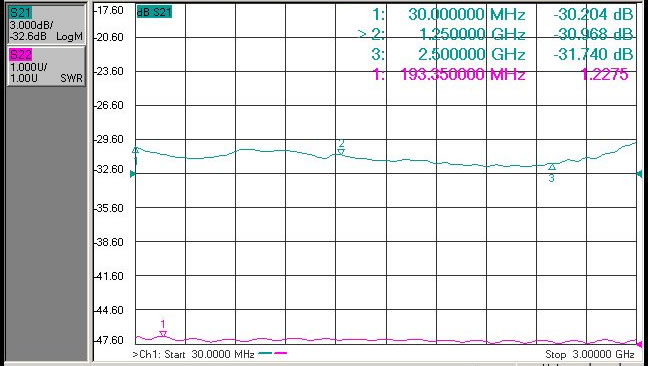

आकृती २ एस-बँड एफसीपीडी इनजीएएएस फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स
आकृती ३ सी-बँड एफसीपीडी इनजीएएएस फोटोडिटेक्टर फ्रिक्वेन्सी रिस्पॉन्स
●परिमाण आणि पिन (एकक: मिमी[इंच])
ऑप्टिकल कनेक्टर: एफसी (फेस-कॉन्टॅक्टेड) फायबर-ऑप्टिक कनेक्टर
आरएफ कनेक्टर: एसएमए
●ऑर्डर माहिती
पत्रक १:
| कोड | अॅनालॉग बँडविड्थ |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | कस्टमायझेशन (≦ 8GHz) |
● खबरदारी
ऑप्टो-सर्किटशी कनेक्ट करण्यापूर्वी फायबर कपलिंग फॅसट स्वच्छ असल्याची खात्री करा.
वापरात नसताना आरएफ इंटरफेस आणि ऑप्टिकल इंटरफेस धूळ कॅपने झाकलेले असावेत.
साठवणूक, वाहतूक यामध्ये योग्य ESD संरक्षण आवश्यक आहे
आमचे सर्व मानक फोटोडिटेक्टर्स मॉड्यूलमध्ये सानुकूलित केले जाऊ शकतात！
अनुप्रयोग
रडार माहिती प्रक्रिया
इलेक्ट्रॉनिक युद्ध
अँटेना मोजमाप
फायबर ऑप्टिक कम्युनिकेशन्स
सुरक्षा आणि पाळत ठेवणे
