LK-HSPD-Ku-CM हाय स्पीड InGaAs फोटोडिटेक्टर
- वाइड बँडविड्थ，हाय स्पीड
- अंतर्भूत बायस-टी
- एसी जोडलेले
- हर्मेटिकली सीलबंद, एसएमए कनेक्टर
- कमी गडद प्रवाह，उच्च सिग्नल-टू-आवाज गुणोत्तर.
- लहान फॉर्म फॅक्टर.
उत्पादन वर्णन
LK-HSPD-Ku-CM हाय-स्पीड डिटेक्टर मॉड्यूल हे एक अत्याधुनिक ऑप्टोइलेक्ट्रॉनिक ट्रान्सीव्हर आहे, जे डिजिटल आणि ॲनालॉग सिग्नल प्रोसेसिंग ऍप्लिकेशन्सची पूर्तता करण्यासाठी काळजीपूर्वक तयार केलेले आहे. हे मॉड्यूल InGaAs पिन फोटोडिओडसह सुसज्ज आहे, जे इष्टतम सिग्नल अलाइनमेंट आणि कंडिशनिंगसाठी आवश्यक जुळणारे इलेक्ट्रॉनिक्स समाविष्ट करून 1250 ते 1650 नॅनोमीटरपर्यंत स्पेक्ट्रल प्रतिसाद श्रेणी देते.
LK-HSPD-Ku-CM 18 गीगाहर्ट्झची बँडविड्थ वितरीत करण्यास सक्षम आहे, ज्यामुळे ते हाय-स्पीड डेटा कम्युनिकेशनसाठी योग्य आहे. मॉड्यूल +5-व्होल्ट पुरवठ्याद्वारे समर्थित आहे, विश्वसनीय ऑपरेशन सुनिश्चित करते आणि विद्यमान पॉवर सिस्टमसह एकत्रीकरण सुलभ होते. हे एकल-मोड 9/125-मायक्रोमीटर फायबर इनपुटसाठी मानकांचे पालन करते, स्थापित फायबर ऑप्टिक पायाभूत सुविधांसह सुसंगतता सुलभ करते. रेडिओ फ्रिक्वेन्सी (RF) आउटपुट SMA-सुसंगत कनेक्टरसह सुसज्ज आहे, जो कार्यक्षम सिग्नल प्रसार आणि किमान प्रतिबिंब सुनिश्चित करण्यासाठी 50 ohms पर्यंत काळजीपूर्वक प्रतिबाधा-जुळतो.
LK-HSPD-Ku-CM हे हर्मेटिक सीलिंग प्रक्रियेसह तयार केले गेले आहे, जे मजबूत पर्यावरणीय संरक्षण प्रदान करते आणि ओलावा, धूळ आणि इतर संभाव्य दूषित घटकांविरूद्ध मॉड्यूलची लवचिकता वाढवते, ज्यामुळे दीर्घकालीन स्थिरता आणि कार्यप्रदर्शन सुनिश्चित होते.
तांत्रिक तपशील
| ठराविक आणि परिपूर्ण कमाल रेटिंग | ||||
|---|---|---|---|---|
| घटक | सायम. | प्रकार | रेटिंग | युनिट |
| स्टोरेज तापमान श्रेणी | Tएसटीजी | -२० ～ +६० | -२० ～ +६० | ℃ |
| ऑपरेटिंग केस तापमान श्रेणी | TC | 25 | -40 ～ +85 | ℃ |
| बायस व्होल्टेज | VR | 5 | -4.75 ～ +5.25 | V |
| ऑप्टिकल इनपुट पॉवर | पिन | + 10 | + 13 | डीबीएम |
| बर्न-आउट ऑप्टिकल पॉवर | PB | - | + 16 | डीबीएम |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३से) | १ (३.३३से) | ℃ |
| इलेक्ट्रिकल / ऑप्टिकल वैशिष्ट्ये ( टीC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| घटक | SYM | चाचणी अट | पॅरामीटर मूल्ये | युनिट | |
| वेव्हलेन्थ रेंज | λ | - | 1000 ~ 1650 | nm | |
| वारंवारता श्रेणी | - | - | कु-बँड | - | |
| लहान सिग्नल बँडविड्थ | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | जीएचझेड | |
| जबाबदारी | Re | VR, पीin= 1mW | λ = 1310nm | 0.75 | ए / डब्ल्यू |
| λ = 1550nm | 0.7 | ||||
| मोठेपणा सपाटपणा | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| आउटपुट व्हीएसडब्ल्यूआर | व्हीएसडब्ल्यूआर | - | 2.5 XNUMX | - | |
| बायस व्होल्टेज | VR | - | +5 | V | |
| आरएफ कनेक्टर | - | - | SMA | - | |
| संपृक्तता ऑप्टिकल पॉवर | Ps | VR, λ = 1550nm एसी मोड्यूलेटेड |
+ 13 | डीबीएम | |
| डार्क करंट | Id | VR | ≤ 10 | nA | |
| संपृक्तता आरएफ आउटपुट पॉवर | पोउट | - | -10 | डीबीएम | |
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | |
● ठराविक प्रतिसाद वक्र
(VR, λ=1550nm, TC =25 ºC, पिन=0dBm)
(चित्र 1 कु-बँड फोटोडिटेक्टर वारंवारता प्रतिसाद)

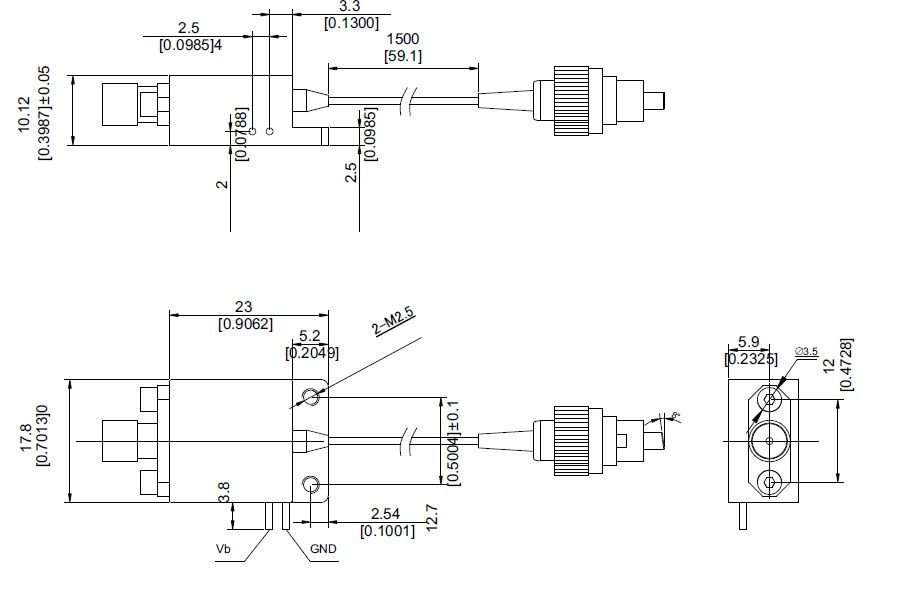

● आकारमान आणि पिन (एकक: मिमी [इंच] )
RF कनेक्टर: SMA
टिप्पणी: हे रेव्ह 1.1 आहे, 14 एप्रिल 2023 रोजी ग्राहकाला पाठवलेल्या आवृत्तीच्या तुलनेत, टेल फायबर वगळता एकूण परिमाण बदलले आहेत.
● ऑर्डरिंग माहिती
पत्रक १:
| कोड | अॅनालॉग बँडविड्थ |
| Ku | 0.1 ～ 18 GHz |
पत्रक १:
| कोड | शेरा |
| CM | सानुकूल |
पत्रक १:
| कोड | कनेक्टर प्रकार | शेरा |
| N | कनेक्टर नाही | सिंगल-मोड 9/125 μm फायबर पिगटेल |
| A | FC/APC | |
| P | FC/PC |
● खबरदारी
फायबरचे नुकसान टाळण्यासाठी फायबर बेंडिंग त्रिज्या 20 मिमी पेक्षा कमी नाही.
ऑप्टो-सर्किटशी कनेक्ट करण्यापूर्वी फायबर कपलिंग फॅसट स्वच्छ असल्याची खात्री करा.
स्टोरेज, वाहतूक आणि वापरण्यासाठी योग्य ESD संरक्षण आवश्यक आहे.
आमचे सर्व मानक फोटोडिटेक्टर्स मॉड्यूलमध्ये सानुकूलित केले जाऊ शकतात！
अनुप्रयोग
ऑप्टिकल-फायबर कम्युनिकेशन
रडार माहिती प्रक्रिया
इलेक्ट्रॉनिक युद्ध
हाय-स्पीड सिग्नल चाचणी आणि मापन
सुरक्षा आणि पाळत ठेवणे
