LK-NY30E का-बँड ऑप्टिकल ट्रान्समीटर

  • अल्ट्रा-वाइडबँड (35GHz पेक्षा चांगले)
  • DWDM
  • उच्च-गतिशील-श्रेणी
  • उच्च उत्पादन शक्ती
  • कमी सापेक्ष तीव्रतेचा आवाज (RIN)
  • अनेक काम करण्याचे मोड उपलब्ध आहेत
  • ऑपरेटिंग केस तापमान: (-४०℃~७०℃)
चौकशीची

+ 86 29 88244373

उत्पादन वर्णन

LK-NY30E सिरीज Ka-बँड ऑप्टिकल ट्रान्समीटर प्रामुख्याने अनेक प्रमुख घटकांपासून बनलेला आहे, ज्यामध्ये उच्च-शक्तीचा लेसर प्रकाश स्रोत, अल्ट्रा-वाइडबँड LiNbO3 तीव्रता मॉड्युलेटर, व्होल्टेज स्थिरीकरण रूपांतरण सर्किट, ड्रायव्हिंग सर्किट, मॉनिटरिंग आणि इंडिकेशन सर्किट यांचा समावेश आहे.

हे ट्रान्समीटर त्याच्या मॉड्युलेटेड ऑप्टिकल सिग्नल आउटपुटसाठी ITU-मानक डेन्स वेव्हलेंथ डिव्हिजन मल्टीप्लेक्सिंग (DWDM) स्पेक्ट्रममध्ये कार्य करते. यात 35GHz पेक्षा जास्त मॉड्युलेशन बँडविड्थ आहे आणि स्थिर आउटपुट लाइट वेव्हलेंथसह 10mW पर्यंत आउटपुट ऑप्टिकल पॉवर निर्माण करण्यास सक्षम आहे.

LK-NY30E मालिका एकाच पॉझिटिव्ह पॉवर सप्लाय व्होल्टेजवर चालते, +12V ते +36V पर्यंतच्या व्होल्टेज श्रेणीमध्ये मजबूत कामगिरी राखते. याव्यतिरिक्त, ट्रान्समीटर एकात्मिक संकेत फंक्शनसह सुसज्ज आहे जो पॉवर सप्लाय आणि ऑप्टिकल पॉवर आउटपुटच्या स्थितीवर रिअल-टाइम फीडबॅक प्रदान करतो, विश्वसनीय ऑपरेशन आणि देखरेखीची सोय सुनिश्चित करतो.

तांत्रिक तपशील

संपूर्ण कमाल रेटिंग्ज

घटक       प्रतीक मि. प्रकार कमाल. युनिट
स्टोरेज तापमान Tएसटीजी -55 + 25 + 85 ℃
ऑपरेशन तापमान TC -40 + 25 + 70 ℃
आरएफ इनपुट पॉवर1 Pin - + 15 + 25 डीबीएम
विद्युतदाब Vin + 12 + 12 + 36 V

(1) सतत लहर (CW) कार्यरत मोड.

ऑप्टिकल आणि इलेक्ट्रिकल स्पेसिफिकेशन (TC = 22±3℃)

घटक       प्रतीक मि. प्रकार कमाल. युनिट टीप
wavelength λ 1527.99 - 1563.05 nm आयटीयू मानक
वारंवारता (3dB) f3dB 2 - 35 जीएचझेड -
लाइट आउटपुट पॉवर P 10 - - mW -
सापेक्ष तीव्रता आवाज आरआयएन - - -155 dBc/Hz -
रिटर्न लॉस (VSWR) व्हीएसडब्ल्यूआर - - 2.5 - -
इनपुट 1 डीबी कॉम्प्रेशन - + 17 - - डीबीएम -

वीज पुरवठा (TC = 22±3℃)

घटक  मि. प्रकार कमाल. युनिट
विद्युतदाब + 12 + 12 + 36 V
चालू(2) 0.4 0.7 1.2
 A

(२) चाचणी स्थिती: विन=+2V.


● ठराविक प्रतिसाद वक्र

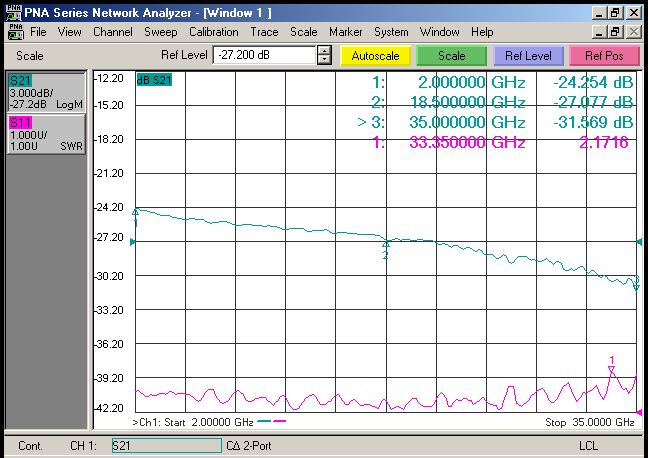

आकृती १ LK-NY30E Ka-बँड ट्रान्समीटर ठराविक प्रतिसाद वक्र


● आकारमान एकक: मिमी[इंच]

नमुना या लेखाच्या शेवटी

आकृती २ LK-NY2E ट्रान्समीटरचे परिमाण

आरएफ कनेक्टर: एसएमए

पॉवर कनेक्टर: J30J-9-ZKP


● वीज पुरवठा पिन

घटक वर्णन
पिन 1 2 3 4 5 6 7 8 9
विद्युतदाब Vin NC GND NC


● ऑर्डर माहिती

नमुना या लेखाच्या शेवटी

पत्रक १:

प्रतीक वर्णन
30E का-बँड बाह्य मॉड्युलेशन ट्रान्समीटर

पत्रक १:

कोड वारंवारता (THz) तरंगलांबी (एनएम)   कोड वारंवारता (THz) तरंगलांबी (एनएम)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

पत्रक १:

प्रतीक वर्णन
PM1 पांडा फायबर
PM2 लंबवर्तुळाकार तंतू

पत्रक १:

प्रतीक वर्णन
CM वापरकर्ता सानुकूलन
A FC/APC
अनुप्रयोग

  • अँटेना आणि रडार

  • सॅटकॉम

  • इलेक्ट्रॉनिक काउंटरमेजर सिस्टम

  • ॲनालॉग आरएफ लिंक ट्रान्समिशन

  • ब्रॉडबँड वायरलेस कम्युनिकेशन

  • मोबाइल कम्युनिकेशन बेस स्टेशन

  • DWDM प्रणाली

  • वितरित रडार प्रणाली
